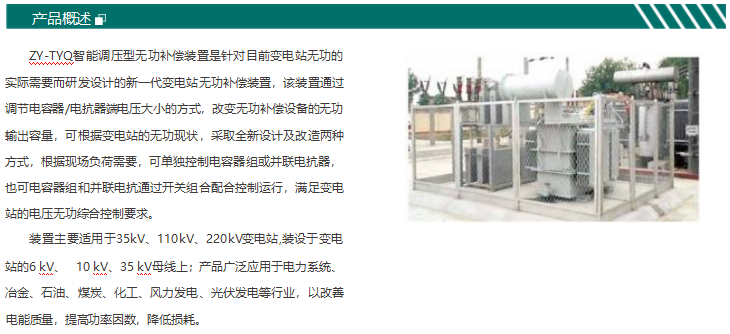

●产品概述
ZY-BSVR智能调压型无功补偿装置是针对目前变电站无功的实际需要而研发设计的新一代变电站无功补偿装置。该装置通过调节电容器端电压大小的方式,改变无功补偿设备的无功输出。可广泛应用于电力、冶金、煤炭等行业。可根据变电站的无功现状,采取全新设计及改造两种方式,满足变电站的无功控制要求。装置同时具备与其他固定电容及动态电容的接口,可实现变电站所有无功设备的综合优化控制。
●产品功能
◆实现对全站无功设备的综合控制功能;
◆实现对无功的多级自动调节输出功能;
◆可采集全站电压无功补偿设备的状态信息及全站的无功参数;
◆可实现与上级电压无功优化AVC系统或SCADA系统的通讯;
◆可满足目前变电站电压无功自动控制的需要,实现变电站的电压无功综合自动调整功能。
●产品特点
◆多级无功输出功能,调节精细,通过调整电容器两端的端电压来实现无功的多级输出,最高能达到九级输出,满足变电站不同负荷情况的无功输出。可有效避免过补及欠补现象;
◆调节过程中无涌流、过电压现象,由于调节过程中不存在开关的投切,减少了无功调节过程中对电容及系统的冲击;
◆自动化程度高,装置采用智能控制器,能自适应变电站各种运行模式,可根据需要设定目标,实现自动的无功输出控制,满足无人值班及免维护的需要;
◆装置接口丰富,具备多种硬接点及通讯接口,满足其他无功设备及智能设备及系统的接入.
◆保护及控制功能完善,装置具备完善的硬件保护功能、信号不对应保护、系统信号异常、震荡、断线等闭锁功能,能保证装置安全稳定的运行;
◆控制策略多样化,可根据需要配置适合于变电站的控制策略;满足不同变电站的控制需求;
◆装置投切过程中不产生谐波,不会对系统造成谐波污染;
◆装置损耗小,占地面积小,具有很高的性价比。

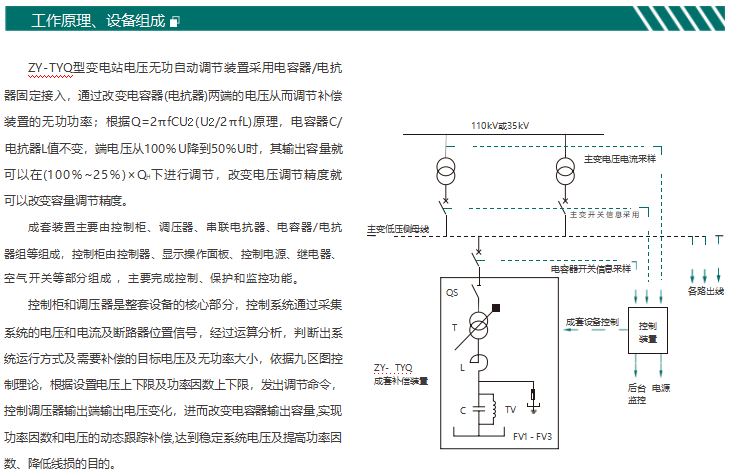

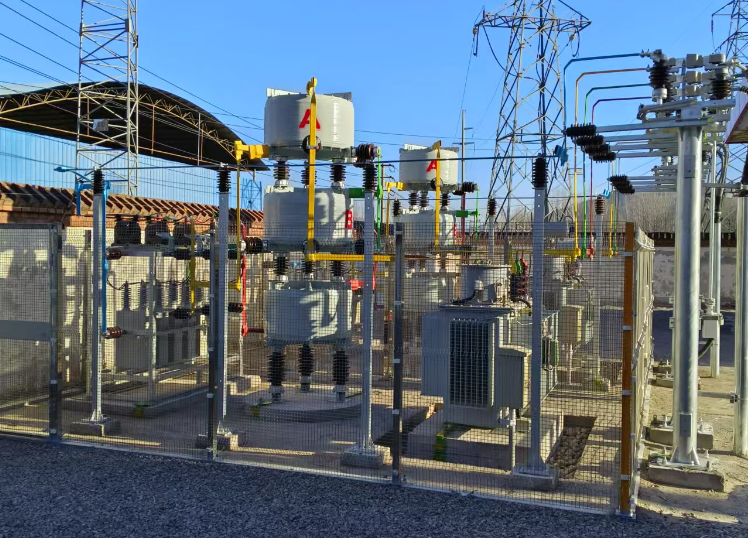

●工作原理
根据Q=2πf CU2的原理,通过增加一个自藕调压器来改变电容器组两端的电压U,改变装置的无功输出,装置能够根据事先设定的参数自动跟踪电网无功和电压情况,依据无功补偿容量的需要,自动调节调压器档位,改变输出无功,使功率因数能够稳定在定值设定范围内。

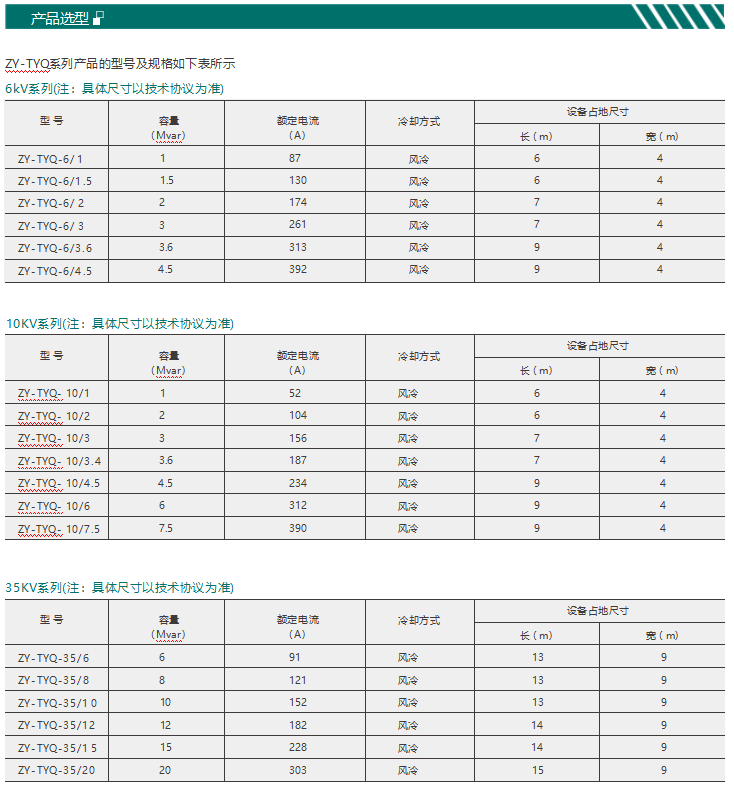

●技术指标
系统参数 | |
电压等级 | 6KV、10KV、35KV |
额定电网频率(Hz) | 50±5% |
二次输入电流(A) | 1/5 |
性能指标 | |
补偿动作方式 | 智能优化控制 |
补偿控制取样 | 无功功率/无功因数/电压多种组合 |
动态响应时间 | <60s |
运行方式 | 全自动,连续工作,自动识别变电站的运行方式 |
可靠性及寿命 | 设计寿命20年 |
无功调整范围 | 25%~100% |
补偿级数 | 9级 |
最大输出容量 | 6000kvar(6KV级)、12500kvar(10KV级)、 36000kvar(35KV级)、66000kvar(66KV级) |
环境参数 | |
运行温度(℃) | -25~55 |
工作环境湿度(%) | <95%,无凝露 |
工作海拔 | ≤2000米(>2000米需降容使用) |
其他参数 | |
通信 | RS485,TCP/IP网口 |
保护 | 过压保护,过流保护、缺相保护、过补偿保护、过温保护、振荡闭锁等 |
界面 | LCD显示屏,实时电压电流数据显示,参数设定,故障记录 |
安装方式 | 户内、户外、箱变 |
