ZYZN-SPZ-30/0.4自动选相平衡系统(换相开关型)

产品分类:三相不平衡治理
浏览人数:274

浏览历史

产品详情

ZYZN-SPZ-30/0.4自动选相平衡系统是针对400V台区推出的三相不平衡问题的整体解决方案。系统由台区智能终端和换相开关组成。可实时监测线路三相负荷,通过计算三相不平衡度、功率因数、负荷电流等参数,依据本机的控制策略,采用集中调整与分散调整相结合的方式,实现三相不平衡的综合治理,满足了台变轻载、重载等不同运行模式下的三相不平衡的有效治理,控制三相不平衡度在设定范围内。系统同时还具备配变监测、无功自动补偿、低电压提升等多种功能。具有降线损、提高功率因数、增加供电设备安全等显著综合效益。

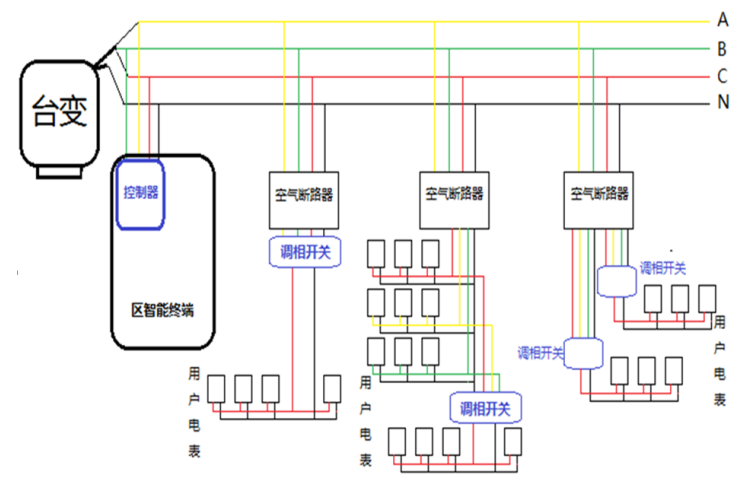

图1 系统结构图

台区智能终端

自动选相平衡系统是针对400V台区的实际需要而研发设计的新一代智能终端产品。该产品可自动的实现台区的无功、电压、三相不平衡的集中治理及控制,并能采集分散调相开关的相关信息,依据设定的目标,根据本机的控制策略,适时的对各选相开关进行控制,实现三相不平衡的综合调整控制,智能终端同时具备响应上级电压无功系统的闭环控制的功能。

产品功能

配变台区监测功能

终端通过实时地采集配变的电压,电流及其他状态信息,实现对配电台区的各电气参数的集中监测。

三相负荷不平衡自动调补功能

装置可根据电网电压及负载变化情况,通过相间任意搭接电容器自动调节无功输出,自动调整三相有功电流的平衡,使三相不平衡度控制在设定范围内。

自动无功补偿功能

装置能自动的实现无功的自动控制,可实现无功功率或功率因数补偿至设定范围内。

完善的保护功能

装置具备过电压、欠电压护、缺相、短路、过温、谐波、信号不对应、系统信号异常、震荡、断线保护等功能,能可靠的保证设备安全可靠运行。

电压调整功能

终端可根据台区的配置情况,在配变出线电压超出设定范围时,通过调整配变有载调压开关或电容器投切的形式,实现对配变电压的自动调整控制,保证电压在设定范围内。

通讯功能

终端通讯接口丰富,具备GPRS、射频、485、232等通讯接口,方便与监控系统及其它智能设备的接入。

产品参数

运行温度:-25℃-+45℃;

存储温度:-25℃-+55℃;

运输温度:-40℃-+70℃;

相对湿度:≤90%;

海拔高度:<2000m

污染等级:III级

耐受地震能力:0.2g

防护等级:IP54

额定工作电压:400(1±10%)V;

电压质量:电压总谐波畸变率不大于5%;

额定频率:47.5-51.5Hz;

额定绝缘电压:660VAC

额定容量:60kVA,100kVA,120kVA,150kVA

产品设计使用寿命:10年

换相开关

换相开关是卓越公司针对400台区三相不平衡治理研发设计的分布式调整产品。可配合智能控制终端,实现对部分用户侧负荷的相别自动调整,实现台区三相不平衡度的自动调整。

功能特点:

负荷及状态监测

实时采集分相的负荷与开关的运行状态,并上传至智能控制器。

换相执行功能

接受智能控制器下发的换相指令,实现负荷相的自动切换功能。

保护功能

开关具备短路、不对应、异常等保护功能,能可靠保证开关安全可靠运行。

手动换相功能

可实现就地的换相功能。

通讯功能

具备射频、485等通讯接口与通讯中继功能,方便与智能控制器组网。

采用过零投切、无弧切换技术,保证切换过程的安全可靠。

产品参数:

运行温度:-25℃-+45℃;

存储温度:-25℃-+55℃;

运输温度:-40℃-+70℃;

相对湿度:≤90%;

海拔高度:<2000m

污染等级:III级

耐受地震能力:0.2g

输入端极数:3P+N

额定输入电压:400(1±10%)V;

额定输出电压:220V;

额定频率:50Hz;

额定绝缘电压:660VAC

额定电流:60A,90A,150A

换相时间小于20ms

产品设计使用寿命 10万次
