产品概述

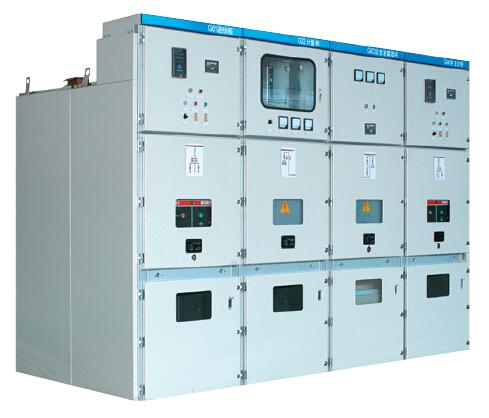

KYN28A-12 型(GZS1)户内金属铠装中置移开式开关设备(以下简称开关柜)系三相交流50Hz的户内成套配电装置，用于接受和分配3-12千伏的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能，通过带有通信接口的CAN总线控制现场网络。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。该柜既能配用VSI(即ZN63)、ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。

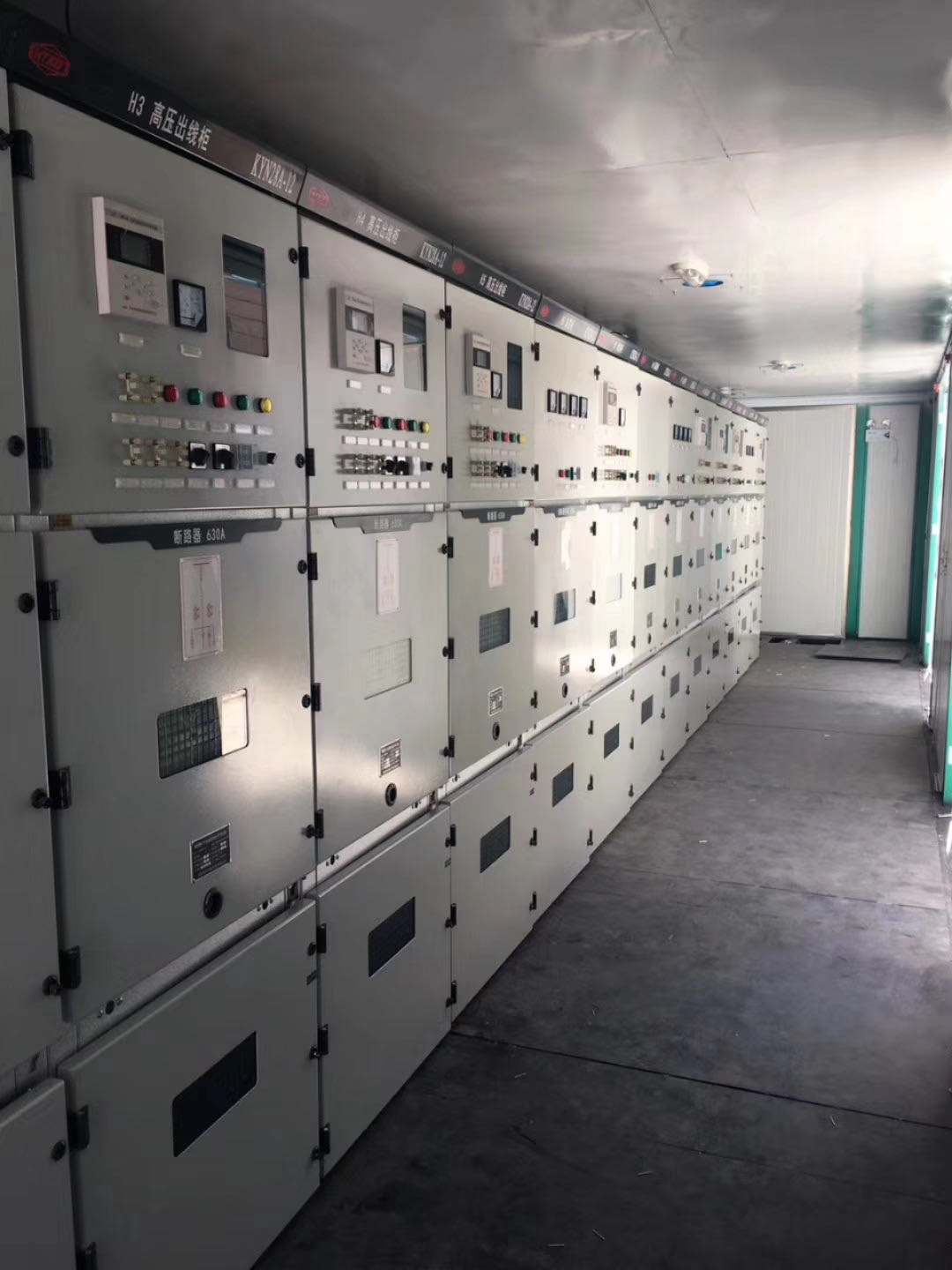

高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场。高压开关柜均符合GB3906-2006、GB/T11022、IEC62271:200、GB3096等标准。
结构特点
l 完全金属组装，组装式结构，组合方案广
l 柜体选用优质的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强
l 可装配ZN63A-12系列进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护
l 手车设工作、试验位置，各位位置均有定位和显示装置，安全可靠
l 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入
l 有专用运载运送手车，操作轻便、灵活
l 电缆室可安装多达9根单芯电缆
l 高可靠的联锁装置，完全满足“五防”要求
l 各高压室均有泄压通道，确保人身安全
l 面门装有观察窗，采用防爆玻璃，可观察室内元件的工作状态。
技术参数
系统额定电压：（3.6、7.2、12）kV
额定电流：（630、1250、1600、2000、2500、3150）A
额定频率：50HZ
额定短时耐受电流：（16、20、25、31.5、40）kA
额定耐受电流（峰值）：（40、50、63、80、100）kA
额定开断电流：（16、20、25、31.5、40）kA
额定关合电流（峰值）：（40、50、63、80、100）kA
额定短路持续时间： 4S
防护等级 ：IP2X
结构形式： 单母线分段及单母线带旁路
操作方式： 电磁式，弹簧储能式。
环境条件
周围空气温度不超过40oC，且在24h内测得的平均值不超过35oC，最低周围空气温度-15oC
相对温度：日平均值不大于95%，月平均值不大于90%
水蒸气压力：日平均值不大于2.2KPa，月平均值不大于1.8KPa
海拔高度不超过1000m
地震烈度：不超过8度
周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或烟雾的污染
设备安装时与垂直面的倾斜度不超过5%
设备应安装在无剧烈振动和冲击的地方。

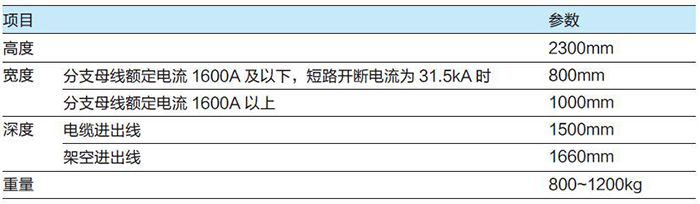

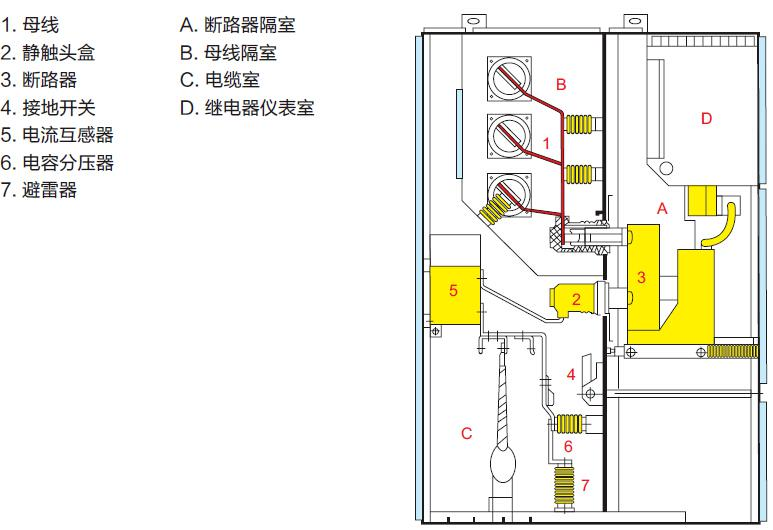

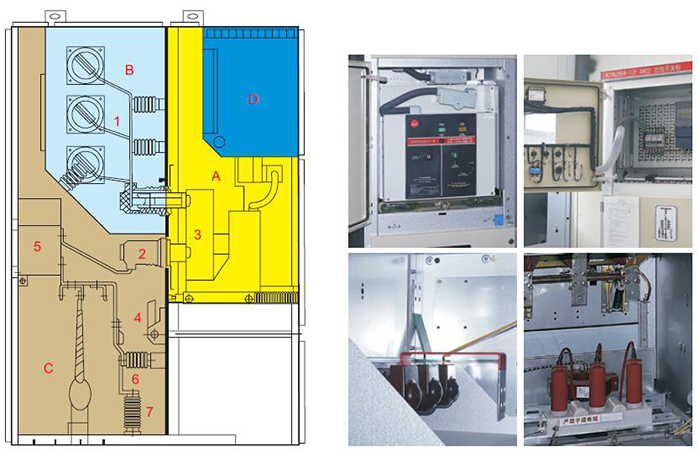

开关柜结构:
A手车
手车骨架系用薄钢板经CNC机床加工后经铆、焊而成的。根据用途，手车可分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位装置，以保证手车处于以上位置时不能随便移动、而移动手车时必需要解除联锁。机械联锁安全、可靠、灵活。
B母线室
母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。扁平的分支母线通过螺栓连接于静触头盒和主母线，不需要任何其它的线夹或绝缘子联接。当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘和端帽封装。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
C电缆室
电缆室内可安装电流互感器、接地开关、避雷器以及电缆、并在其底部配制开缝的可卸铝板;以确保现场的施工方便。
D继电器仪表室
继电器仪表室用于安装各种继电器、仪表、信号指示、操作开关等元器件。此外可根据用户要求在仪表室顶部增加小母线室，可敷设十六路控制小线线。
泄压装置
在手车室、母线室、电缆室的上方设有泄压装置，当断路器或主母线，电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力后，顶部装置的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
锁扣结构
中门与柜体之间的联接采用锁扣结构，并配以提升机构，使中门开启更为方便，当中门处于关闭状态时，其与柜体的联接强度更好，增强了有效抗击内部燃弧故障的能力。
