ZY-DQP电能治理装置

产品概述

ZY-DQP电能治理装置主要应用于690V电压以下系统，模块化的设计提高了整机的可靠性，选用全控型开关器件IGBT作为核心元件，结合了电力电子技术，自动控制理论，瞬时无功算法等先进技术和方法，以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用脉宽调制信号(PWM)变换技术驱动IGBT模块。向电网输入与负载谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功,三相不平衡治理的功能，得到期望的电源电流。

产品功能

谐波滤除功能

设备能自动的检测系统的谐波含量，通过向系统注入与谐波电流幅值相等、极性相反的补偿电流，实现对系统谐波的动态、快速、彻底的治理。

动态无功补偿功能

在滤波的同时，根据检测到的系统无功的需要，可控制输出感性或容性的基波电流，实时进行无功功率的补偿。

三相不平衡调整功能

通过检测系统的三相负荷情况，利用设备中的三相共有直流系统对三相电路中的有功功率进行相间调节，从而实现对三相负荷的动态调整功能。

产品特点

优异高效的性能

具有良好的性能，可滤除2-50次谐波，高达99%的谐波滤除能力，具有快速的相应速度，整机运行功耗小

模块化设计

按照模块化设计，结构紧凑，接线简单，运输，安装，维护方便，

保护功能完善

具备快速过流保护，直流过压速断保护，IGBT过温保护等，能保证设备的安全可靠运行。

行业技术领先

具备上电自启动，多机并联自检，过载自动限额运行，故障自动退出等功能，支持RS232,RS485,等通讯接口，方便接入其他监控系统中

即可滤波，也可以进行无功补偿，可消除闪变及电压波动

可平衡相间的负荷电流

实时故障、事件记录功能

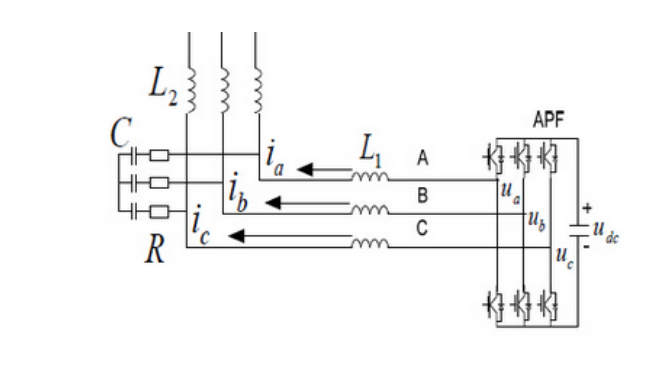

工作原理

通过电流运算电路实时监视系统的电流，并将模拟电流信号转换为数字信号，送入告速的DSP处理器实现对谐波及基波的分离处理，并通过电流跟随控制电路、以PWM信号驱动IGBT或IPM功率模块，生成与谐波电流幅值相等，极性相反的补偿电流注入电网，实现对谐波电流的补偿或抵消，主动消除电力谐波，从而实现对电力谐波的动态、快速、彻底的治理。

技术参数
